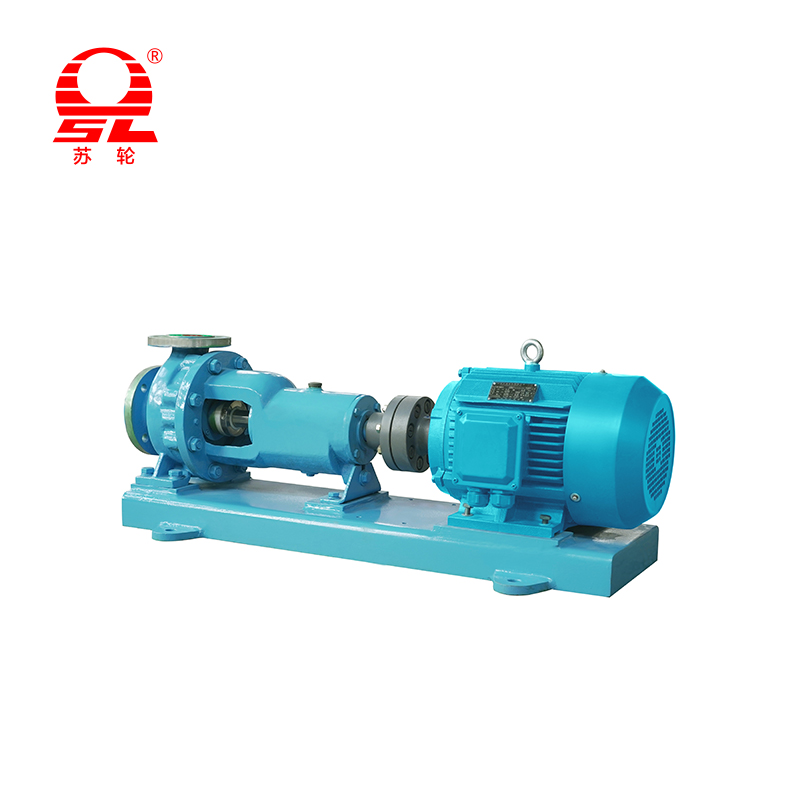

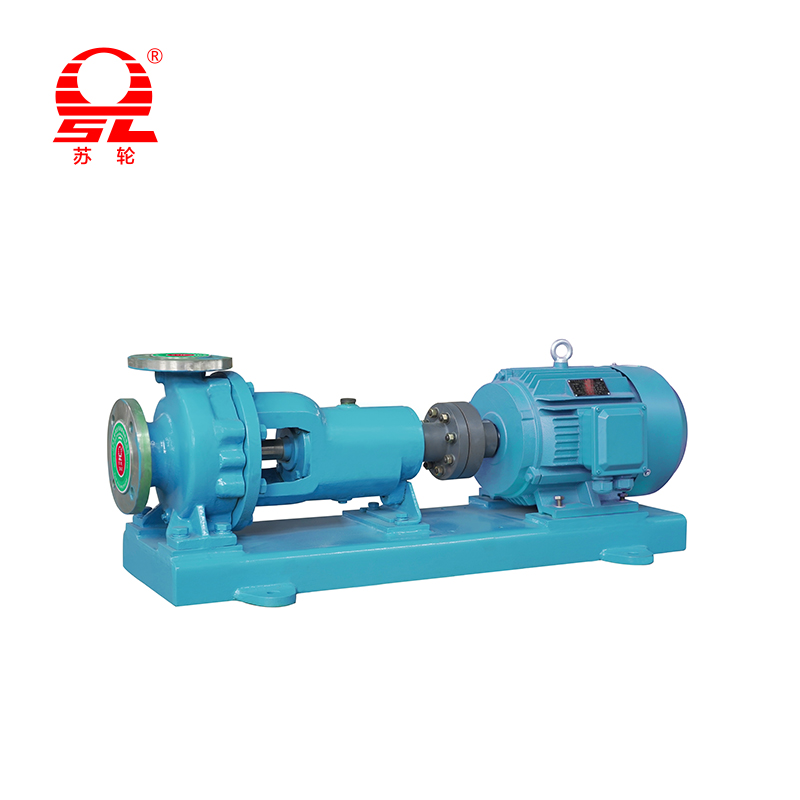

IH -Serie Horizontale chemische Zentrifugalpumpe

Was sind die Designmerkmale des Pumpenkörpers und des Laufrads der horizontalen chemischen Zentrifugalpumpe der IH -Serie?

Das Designkonzept der horizontalen chemischen Zentrifugalpumpe der IH -Serie spiegelt den technologischen Fortschritt und die Anwendungsbedürfnisse moderner chemischer Pumpen vollständig wider. Der Pumpenkörper nimmt eine horizontale Wellenstruktur an. Dieses Design optimiert nicht nur den Installations- und Wartungsprozess des Geräts, sondern reduziert auch die Schwingung während des Betriebs erheblich und stellt die Stabilität der Pumpe unter verschiedenen Arbeitsbedingungen sicher. Das Pumpenkörpermaterial besteht aus hochfestem Gusseisen oder Edelstahl, der eine hervorragende Korrosionsbeständigkeit und -verschleißfestigkeit aufweist und in rauen chemischen Umgebungen kontinuierlich und effizient arbeiten kann. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. folgt streng den internationalen Standards für die Materialauswahl, um sicherzustellen, dass jede Pumpe hohe Temperatur, hohen Druck und Erosion durch verschiedene chemische Medien standhalten und so die Lebensdauer der Geräte effektiv erweitert.
Basierend auf der Flüssigkeitsdynamik die Pumpenkörperstruktur der IH -Serie Horizontale chemische Zentrifugalpumpe ist genau gestaltet, und der Flusskanal nimmt ein optimiertes Design an, das den turbulenten Verlust der Flüssigkeit in der Pumpe erheblich verringert und die Gesamtwirkungsgrad der Pumpe verbessert. Der interne Durchflusskanal wurde durch Computerfluiddynamik (CFD) analysiert, um einen glatter Flüssigkeitsfluss zu gewährleisten, den Energieverlust zu verringern und die Leistung der Pumpe weiter zu verbessern.
Als Kernkomponente der Zentrifugalpumpe spielt das Laufraddesign eine entscheidende Rolle bei der Leistung und Effizienz der Pumpe. Das Laufrad der chemischen Zentrifugalpumpe der IH -Serie nimmt fortschrittliche 3D -Modellierungstechnologie an und hat mehrere Runden hydraulischer Tests und Optimierung durchlaufen, um sicherzustellen, dass er unter verschiedenen Arbeitsbedingungen den besten Fluss und Kopf liefern kann. Das Laufradkonstruktion umfasst normalerweise zwei Formen: geschlossen und halb öffnet, was die Effizienz der Flüssigkeitszufuhr effektiv verbessert und den Durchflussverlust verringert. Darüber hinaus berücksichtigt die Auswahl der Laufradmaterialien auch Korrosionsbeständigkeit und Verschleißfestigkeit, um sicherzustellen, dass der Laufrad beim Umgang mit einer Vielzahl von chemischen Medien immer einen hervorragenden Betriebszustand beibehält.
In Bezug auf das geometrische Design nutzt der Laufrad der horizontalen chemischen Zentrifugalpumpe der IH -Serie die Prinzipien der Flüssigkeitsdynamik voll und konfiguriert die Anzahl und den Winkel der Klingen vernünftig, so dass die Flüssigkeit nach dem Eintritt in das Laufrad schnell beschleunigt werden kann. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. führt weiterhin technologische Innovationen in diesem Entwurfsfeld durch und bemüht sich um eine kontinuierliche Leistungsverbesserung in jeder Produktgeneration, sodass die chemische Zentrifugalpumpe der IH -Serie auf dem Markt weithin anerkannt und gelobt wurde.
Darüber hinaus verwendet die Zusammenarbeit zwischen dem Pumpenkörper und dem Laufrad der chemischen Zentrifugalpumpe der IH -Serie Präzisionsbearbeitungstechnologie, um die Genauigkeit der Baugruppe und die Versiegelung zu gewährleisten. Das Kooperationsdesign zwischen dem Pumpenkörper und dem Laufrad reduziert den Reibungsverlust während des Betriebs effektiv und verbessert die Gesamteffizienz der Pumpe. Gleichzeitig verringert die Anwendung mechanischer Versiegelungsgeräte das Leckagenrisiko weiter, das bei der Betrieb von herkömmlichen Pumpen auftreten kann, und verbessert die Sicherheit und Zuverlässigkeit der Geräte. Die Bemühungen von Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. in dieser technologischen Innovation erweitern nicht nur die Lebensdauer des Produkts, sondern verringern auch die potenziellen Auswirkungen auf die Umwelt, was den strengen Anforderungen der modernen Industrie für den Umweltschutz entspricht.

Was sind die Installationsanforderungen der horizontalen chemischen Zentrifugalpumpe der IH -Serie?

Vor der Installation der chemischen Zentrifugalpumpe der IH -Serie ist es entscheidend, die Festigkeit und Ebene des Fundaments zu gewährleisten. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. empfiehlt, dass Benutzer eine Betongrundlage unter dem Installationsort der Pumpe einrichten. Die Entwurfshöhe des Fundaments sollte den spezifischen Installationsanforderungen der Pumpe erfüllen, um sicherzustellen, dass der Wassereinlass der Pumpe höher ist als der Flüssigkeitsstand, wodurch das Auftreten von Kavitation effektiv vermieden wird. Gleichzeitig sollte die Flachheit des Fundaments innerhalb von 1/1000 kontrolliert werden, um die durch Unebenheit verursachte Spannungskonzentration zu verhindern, wodurch die Betriebsstabilität der Pumpe beeinflusst wird.
Der Installationsort der IH -Serie Chemische Zentrifugalpumpe Sollte in einem gut belüfteten, trockenen und leicht zu machenden Bereich ausgewählt werden. Ein angemessener Installationsort kann nicht nur die reibungslose Verbindung zwischen der Pumpe und der Pipeline sicherstellen, sondern auch ein Komfort für die anschließende Wartung und Inspektion. Jiangsu Double Rad Pump Machinery Manufacturing Co., Ltd. empfiehlt, dass die Installationshöhe der Pumpe so weit wie möglich reduziert werden sollte, um die Saughöhe zu reduzieren, die Last der Pumpe zu verringern und so die Arbeitseffizienz der Pumpe zu verbessern.
Während des Installationsprozesses ist die horizontale Korrektur des Pumpenkörpers sehr wichtig. Verwenden Sie ein Level, um den Pumpenkörper zu überprüfen, um sicherzustellen, dass er sich in einem horizontalen Zustand befindet, und der Level sollte innerhalb von 1 mm/1000 mm gesteuert werden. Diese Maßnahme hilft, die Vibration während des Betriebs zu verringern und die Ausfallwahrscheinlichkeit zu verringern. Das technische Team von Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. betonte, dass eine gute horizontale Korrektur nicht nur die Betriebsstabilität der Pumpe verbessern kann, sondern auch die Lebensdauer der Pumpe erheblich erweitert.
Die Befestigung und Verbindung des Pumpenkörpers sollte ebenfalls nicht ignoriert werden. Die Pumpenkörper sollte mit hochfesten Schrauben fest am Fundament festgelegt werden, um eine Verschiebung während des Betriebs zu verhindern. Jiangsu Doppelradpumpe Machinery Manufacturing Co., Ltd. empfiehlt, Rostinhibitor auf die Schrauben aufzutragen, um eine Lockerung aufgrund von Korrosion zu verhindern. Darüber hinaus sollte der Anschluss der Einlass- und Auslassrohre geflanscht werden, um die Versiegelung des Anschlusses zu gewährleisten und Wasserleckage zu vermeiden.
Beim Entwerfen des Wassereinlassrohrs sollte das Rohrlayout so weit wie möglich vereinfacht werden, und scharfe Kurven und zu viele Ventile sollten vermieden werden, um den Widerstand der Flüssigkeit zu verringern. Der Durchmesser des Wassereinlassrohrs sollte mit dem Durchmesser des Wassereinlasses der Pumpe übereinstimmen, um die Stabilität des Flusses zu gewährleisten. Jiangsu Double Rad Pump Machinery Manufacturing Co., Ltd. empfiehlt, dass Benutzer einen Filter im Wassereinlassrohr einstellen, um zu verhindern, dass Verunreinigungen in den Pumpenkörper eintreten und Verschleiß oder Blockierung des Laufrads vermeiden, wodurch der normale Betrieb der Pumpe sichergestellt wird.
Bei der Installation der chemischen Zentrifugalpumpe der IH -Serie ist es wichtig sicherzustellen, dass die Luft im Pumpenkörper rechtzeitig abgegeben werden kann. Es wird empfohlen, ein Abgasventil am höchsten Punkt der Pumpe einzustellen, um die Luft in der Pumpe zu entladen, bevor Sie anfingen, Kavitation zu vermeiden. Gleichzeitig sollte das Pumpentwässerungsrohr auf den niedrigsten Punkt der Pumpenkörpers eingestellt werden, um eine einfache Wartung und Reinigung zu erhalten, um den langfristigen und effizienten Betrieb der Pumpe zu gewährleisten.
Die Verbindung zwischen dem Motor und dem Pumpenkörper muss auch eine gute Koaxialität gewährleisten. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. empfiehlt die Verwendung von Präzisions -Alignment -Tools, um sicherzustellen, dass die Koaxialität der Motorwelle und die Pumpenwelle innerhalb von 0,05 mm gesteuert wird, um die Vibration und das Rauschen während des Betriebs zu verringern. Der Motor sollte fest installiert werden und die Stromverbindung des Motors sollte die entsprechenden Sicherheitsstandards erfüllen, um den sicheren und zuverlässigen Betrieb der Geräte zu gewährleisten.
Nach Abschluss aller Installationsschritte sollte der Benutzer eine umfassende Inspektion durchführen, um sicherzustellen, dass bei allen Anschlüssen keine Wasserleckage vorliegt, die Motorleistung normal ist und die Parameter des Pumpenkörpers die Entwurfsanforderungen erfüllen.
