Horizontale vs. vertikale Pumpen: Verständnis der wichtigsten Unterschiede

Horizontale und vertikale Pumpen sind zwei der häufigsten Arten von Pumpen, die in verschiedenen Branchen verwendet werden, von Wasseraufbereitung und Landwirtschaft bis hin zur Herstellung. Beide dienen der primären Funktion beweglicher Flüssigkeiten, aber ihre unterschiedlichen Designs, Orientierungen und Betriebsmerkmale führen zu signifikanten Unterschieden in ihren Anwendungen und Leistung.

Der Zweck dieses Artikels ist es, diese wichtigen Unterschiede zu untersuchen und einen klaren Vergleich ihrer Design, Vorteile, Nachteile und typische Anwendungsfälle . Durch das Verständnis dieser Unterschiede sind die Leser besser in der Lage, die am besten geeignete Pumpe für ihre spezifischen Bedürfnisse zu wählen und eine optimale Effizienz, Zuverlässigkeit und Kosteneffizienz zu gewährleisten.

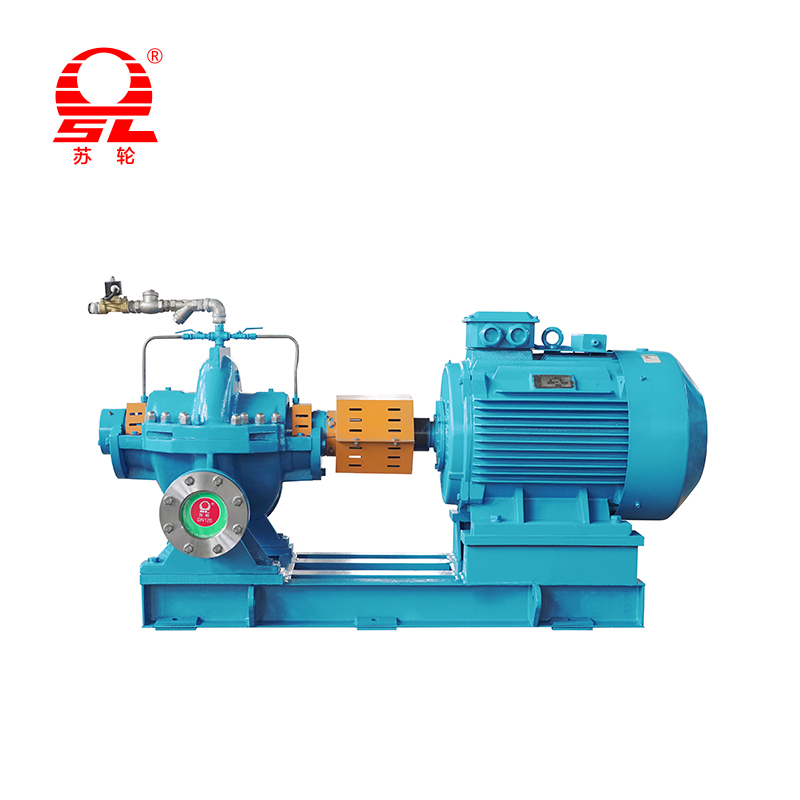

Was ist eine horizontale Pumpe?

A Horizontale Pumpe ist eine Art Pumpe, an der die Die Pumpenwelle ist horizontal ausgerichtet . Dieses Design ist wohl die häufigste und erkennbarste Pumpenkonfiguration. Die Flüssigkeit tritt in die Pumpe in der Mitte des Laufrads ein und wird im rechten Winkel zur Sauglinie entlassen.

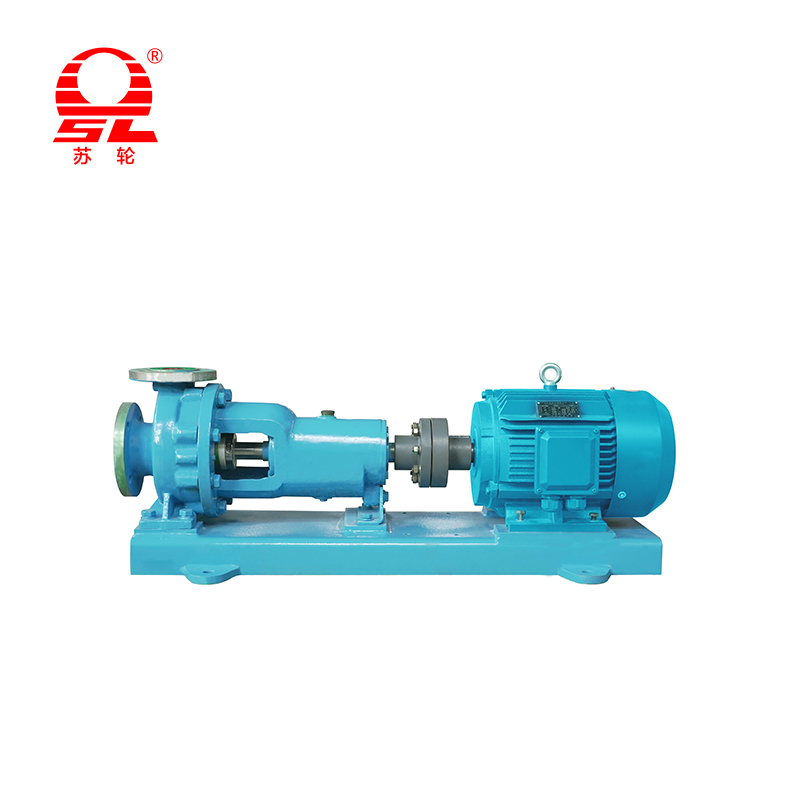

Ein häufiges Beispiel ist das Horizontale Zentrifugalpumpe , das ein rotierendes Laufrad verwendet, um die Geschwindigkeit und den Druck der Flüssigkeit zu erhöhen. Sie sind sehr vielseitig und sind in Anwendungen wie z. B. weit verbreitet Wasserversorgungssysteme, Bewässerung, Industrieflüssigkeitstransfer und chemische Verarbeitung . Ihr unkompliziertes Design ermöglicht einen einfachen Zugang zu Komponenten, wodurch die Wartung und Reparatur vereinfacht wird.

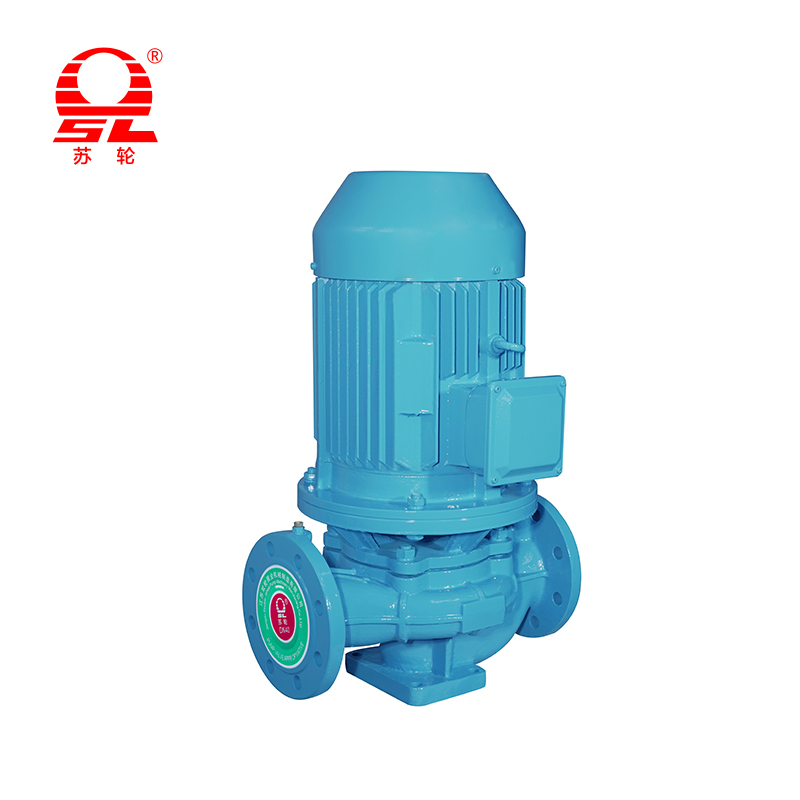

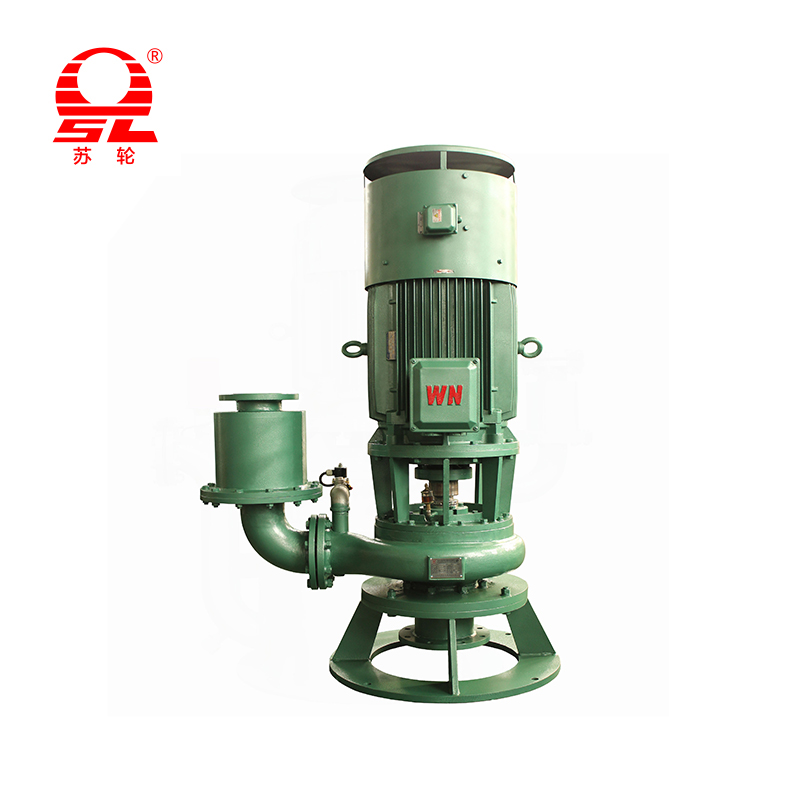

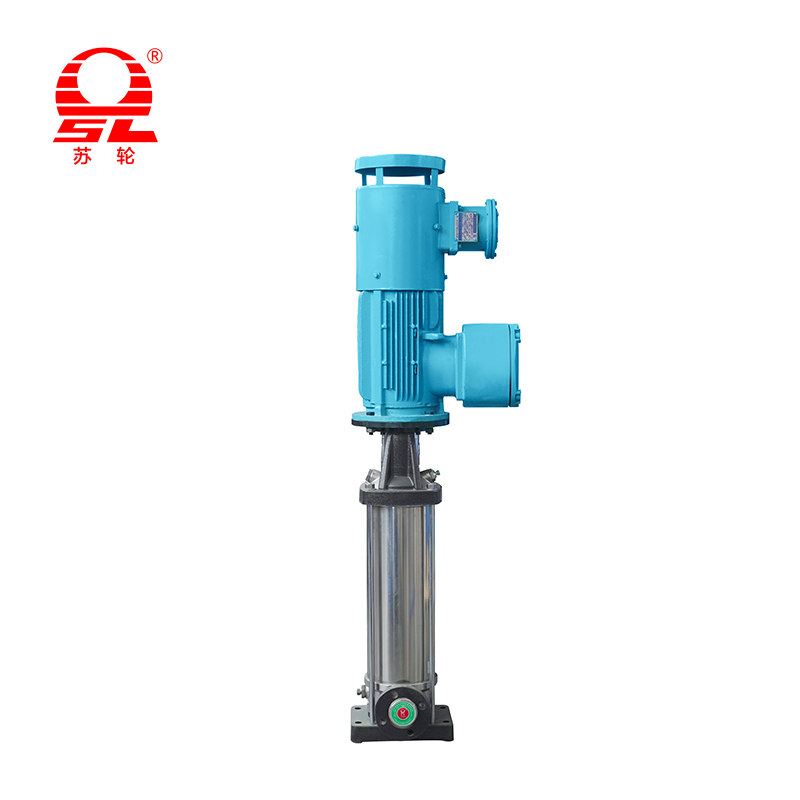

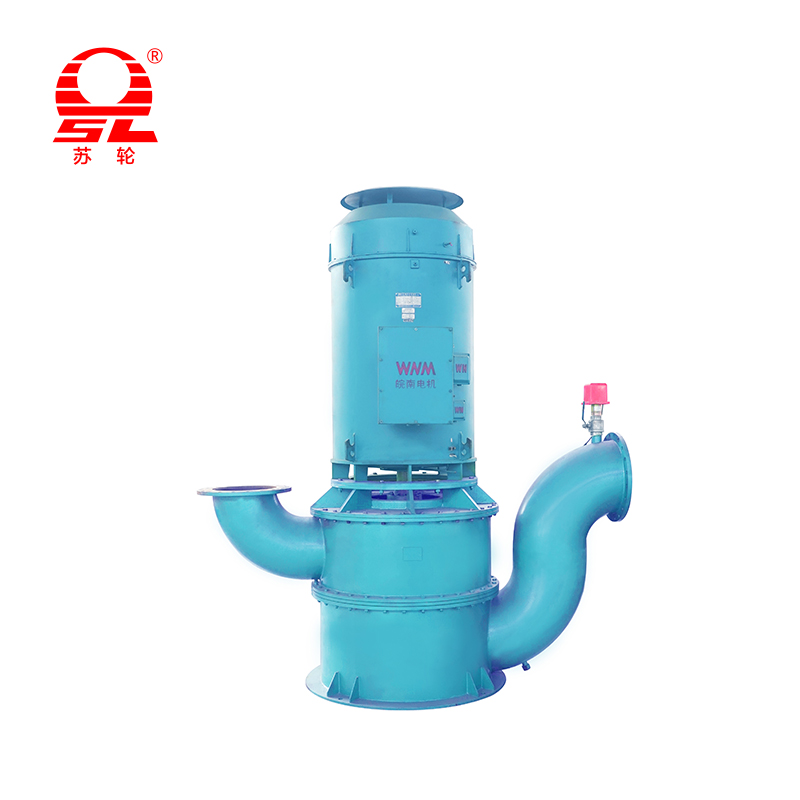

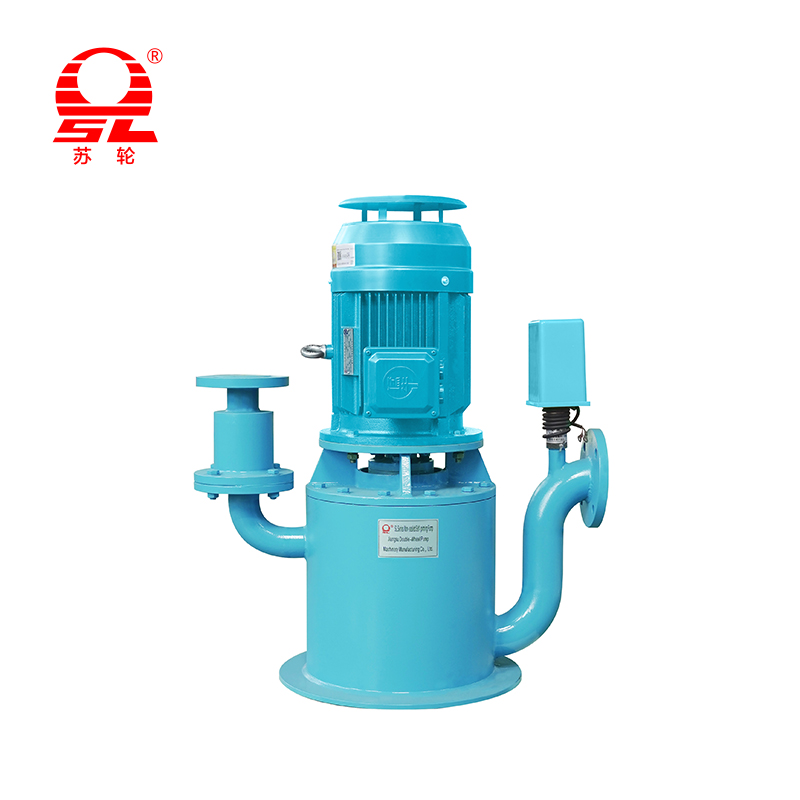

Was ist eine vertikale Pumpe?

A vertikale Pumpe ist eine Pumpe, an der die Pumpenwelle ist vertikal ausgerichtet . Diese Ausrichtung ermöglicht es, dass die Pumpe auf einem kleineren Fußabdruck installiert wird, was sie ideal für enge Räume macht. Die Pumpe kann teilweise oder vollständig in die Flüssigkeit untergetaucht sein.

Ein Paradebeispiel ist das vertikale Turbinenpumpe , der oft in tiefen Brunnen oder Sumpf verwendet wird. Ein anderer Typ ist der Tauchpumpe , was vollständig in die Flüssigkeit eingetaucht ist. Vertikale Pumpen werden üblicherweise für Anwendungen verwendet, bei denen die Flüssigkeitsquelle unter dem Boden liegt, wie z. Tiefe Brunnenpumpen, Abwasserbehandlung und Brandschutzsysteme . Ihr Design hilft, Probleme im Zusammenhang mit Hochtemperaturflüssigkeiten oder begrenzten verfügbaren Raum zu lösen.

Schlüsselunterschiede zwischen horizontalen und vertikalen Pumpen

Design und Konfiguration: Der offensichtlichste Unterschied ist ihre Orientierung. Horizontale Pumpen habe a Horizontalwelle und werden normalerweise auf einer Grundplatte installiert. Dies macht sie leicht zugänglich, erfürdert jedoch einen größeren Platz. Im Gegensatz, vertikale Pumpen habe a vertikale Welle mit dem Motor über der Pumpe. Dieses Design ermöglicht es ihnen, in einen Sumpf oder eine Grube eingetaucht oder installiert zu werden, was ihren Fußabdruck erheblich verringert.

Platzanforderungen: Vertikale Pumpen sind der klare Gewinner, um Platz zu retten. Da ihr Motoder auf der Pumpe gestapelt ist, haben sie eine viel kleinere Fußabdruck im Vergleich zu horizontalen Pumpen. Dies macht vertikale Pumpen ideal für Installationen, bei denen die Platzfläche begrenzt ist, z. B. in kleinen Pflanzen oder Pumpenhäusern. Horizontale Pumpen mehr benötigen Platzfläche Sowohl für die Pumpe als auch für den Motor, wie sie Seite an Seite sind.

NPSH (Netto positiver Saugkopf): NPSH Ist der Druck am Sauganschluss einer Pumpe erforderlich, um Kavitation zu vermeiden? Vertikale Pumpen sind oft so konzipiert, dass sie in die Flüssigkeit eingetaucht sind, was einen positiven Saugkopf und ausgezeichnet bietet NPSH -Leistung . Dies macht sie für Anwendungen mit einem niedrigen Flüssigkeitsgehalt oder denjenigen, die mit hohen Temperaturflüssigkeiten in der Nähe ihres Siedepunkts umgehen, geeignet. Horizontale Pumpen kann anfälliger sein für NPSH -Probleme , da sie oft unter die Flüssigkeitsquelle platziert werden müssen, um einen ausreichenden Saugdruck sicherzustellen, was nicht immer machbar ist.

Installation und Wartung: Installation for Horizontale Pumpen ist im Allgemeinen einfacher und weniger komplex. Sie sind leichter zu nivellieren und auszurichten. Ihre Komponenten sind leicht zugänglich und machen Wartung und Reparatur einfach. Für vertikale Pumpen Die Installation kann komplexer sein, insbesondere für tiefe Brunnen- oder Tauchbücher, die häufig spezielle Hebungsgeräte erfordern. Wartung ist auch schwieriger, da der Zugriff auf das Laufrad und andere untergetauchte Komponenten schwierig und zeitaufwändig sein kann.

Anwendungen: Horizontale Pumpen sind unglaublich vielseitig und sind die Wahl für eine Vielzahl von Anwendungen, einschließlich Wasserversorgung, Bewässerung und Industrieflüssigkeitsübertragung wo ein stetiger Fluss benötigt wird. Vertikale Pumpen Excel in bestimmten Anwendungen, insbesondere in denjenigen, die beteiligt sind Bedingungen mit niedrigem NPSH, tiefes Brunnenpumpen, Abwasserbehandlung und andere Szenarien, in denen sich die Flüssigkeitsquelle unterhalb der Position der Pumpe befindet. Sie werden auch weit verbreitet in Brandschutzsysteme Da sie zuverlässig sind und kein externes Priming -System benötigen.

Effizienz und Kosten: Der Effizienz von beiden Pumpentypen kann sehr hoch sein, hängt jedoch mehr von der spezifischen Auslegung und Anwendung ab. Jedoch, Horizontale Pumpen Im Allgemeinen haben Sie einen leichten Rand in Bezug auf die Effizienz für die Standardübertragung von Flüssigkeiten, hauptsächlich aufgrund eines einfacheren Designs. Vertikale Pumpen kann in einigen Fällen aufgrund des längeren Schafts und der Tragreibung eine geringere Effizienz haben. Bezüglich kosten , Die Erstkaufspreis von a Horizontale Pumpe ist oft niedriger. Bei der Betrachtung des Gesamts berücksichtigt Betriebskosten vertikale Pumpen können auf lange Sicht für bestimmte NPSH-Anwendungen auf lange Sicht wirtschaftlicher sein, indem sie die Notwendigkeit teurer Sauggremienmodifikationen vermeiden.

Parametervergleichstabelle

Vor- und Nachteile

Horizontale Pumpen

Vorteile

• Einfache Wartung: Die Hauptkomponenten sind leicht zugänglich und vereinfachen die Routinewartung, -inspektionen und -reparaturen. Dies senkt Ausfallzeiten und Arbeitskosten.

• Hohe Effizienz: Bei Standard -Flüssigkeitstransferanwendungen sind horizontale Pumpen aufgrund eines einfacheren und direkteren Durchflusswegs häufig effizienter.

• Vielseitigkeit: Sie sind sehr vielseitig und in verschiedenen Größen und Konfigurationen weit verbreitet, wodurch sie für eine breite Palette von Anwendungen geeignet sind.

• Niedrigere Anfangskosten: In vielen Fällen sind die anfänglichen Kauf- und Installationskosten für eine horizontale Pumpe im Vergleich zu einer vertikalen Pumpe ähnlicher Kapazität niedriger.

Nachteile

• Größerer Fußabdruck: Sie benötigen mehr Platzfläche, was eine erhebliche Einschränkung in Einrichtungen mit begrenztem Platz darstellen kann.

• NPSH -Probleme: Sie sind anfälliger für positive Saugkopfprobleme, die sorgfältige Installation und manchmal eine geringere Platzierung als die Flüssigkeitsquelle erfordern, um Kavitation zu verhindern.

• Nicht eintauchbar: Horizontale Pumpen sind nicht so ausgelegt, dass sie in die Flüssigkeit eingetaucht werden, wodurch deren Verwendung in bestimmten Anwendungen wie Deep Wells oder Sumps eingeschränkt wird.

Vertikale Pumpen

Vorteile

• Kleinerer Fußabdruck: Ihr vertikales, gestapeltes Design erfordert erheblich weniger Platzfläche, was sie ideal für Installationen in engen Räumen macht.

• Bessere NPSH -Leistung: Durch die Eintauchen in die Flüssigkeit haben sie von Natur aus eine bessere NPSH-Leistung, was Kavitation verhindert und für die Umstellung von Hochtemperatur- oder flüchtigen Flüssigkeiten von entscheidender Bedeutung ist.

• Effizient für bestimmte Anwendungen: Sie sind äußerst effizient für Anwendungen wie tiefes Brunnenpumpen und Sumpfentwässerung, bei denen sich die Flüssigkeitsquelle unter der Pumpe befindet.

• Keine Grundierung erforderlich: Wenn sie untergetaucht sind, sprengen sie sich selbst und beseitigen die Notwendigkeit externer Priming-Systeme.

Nachteile

• Komplexe Wartung: Der Zugriff auf untergetauchte Komponenten kann schwierig und zeitaufwändig sein. Dies erfordert spezielle Hebungsgeräte und steigende Wartungskosten und Ausfallzeiten.

• Höhere anfängliche Kosten: Die anfänglichen Kosten können aufgrund ihrer speziellen Design- und Installationsanforderungen höher sein.

• Potenzial für eine geringere Effizienz: Obwohl sie in ihren spezifischen Anwendungen hocheffizient sind, kann der Effizienz einer vertikalen Pumpe aufgrund der längeren Welle und der erhöhten Lagerreibung manchmal niedriger als die horizontale Pumpe in Standardübertragungsszenarien sein.

Auswählen der richtigen Pumpe

Faktoren zu berücksichtigen

• Durchflussrate und Kopfanforderungen: Bestimmen Sie das erforderliche Volumen der Flüssigkeit (Durchflussrate) und die Höhe, für die es angehoben werden muss (Kopf). Diese sind grundlegend für die Größe einer Pumpe.

• Verfügbarer Raum: Bewerten Sie den physischen Raum für die Pumpe und ihren Motor. Wenn der Boden begrenzt ist, kann eine vertikale Pumpe die einzige praktikable Option sein.

• Flüssigkeitseigenschaften: Betrachten Sie die Art der zu gepumpteten Flüssigkeit (z. B. sauberes Wasser, Abwasser, Chemikalien, Hochtemperaturflüssigkeiten). Dies beeinflusst die Materialauswahl und den Pumpentyp.

• Budget: Bewerten Sie die anfänglichen Kaufkosten, Installationskosten und langfristige Betriebs- und Wartungskosten.

Wann wählen Sie eine horizontale Pumpe Wählen Sie eine horizontale Pumpe, wenn:

• Platzfläche ist kein begrenzender Faktor.

• Die Flüssigkeitsquelle befindet sich am Standort der Pumpe.

• Die einfache Wartung und Reparatur hat oberste Priorität.

• Die Anwendung erfordert eine vielseitige Standard -Fluid -Übertragungslösung.

Wann wählen Sie eine vertikale Pumpe aus Wählen Sie eine vertikale Pumpe, wenn:

• Der Boden ist begrenzt.

• Die Flüssigkeitsquelle liegt unter der Pumpe (z. B. tiefem Brunnen, Sumpf).

• NPSH ist ein kritisches Anliegen, beispielsweise bei Hochtemperaturflüssigkeiten.

• Die Pumpe muss für die Anwendung (z. B. Entwässerung, Abwasser) eingetaucht werden.

Wartungstipps für beide Arten von Pumpen

Allgemeine Wartungsrichtlinien

Unabhängig vom Typ Pumpen ist eine konsistente Wartung für Langlebigkeit und Effizienz von entscheidender Bedeutung. A Vorbeugender Wartungsplan sollte immer festgelegt werden, einschließlich täglicher, wöchentlicher und monatlicher Schecks. Zu den wichtigsten Aufgaben gehören:

• Visuelle Inspektion: Überprüfen Sie regelmäßig Lecks, ungewöhnliche Geräusche und übermäßige Vibrationen. Dies sind oft die ersten Anzeichen eines Problems.

• Schmierung: Stellen Sie sicher, dass alle Lager und beweglichen Teile gemäß den Empfehlungen des Herstellers ordnungsgemäß geschmiert sind. Überlagern kann genauso schädlich sein wie unter der Gleitfunktion.

• Leistungsüberwachung: Behalten Sie ein Protokoll mit Schlüsselkennzahlen wie beispielsweise Durchflussrate, Druck und Temperatur . Eine Änderung dieser Messwerte kann auf ein zugrunde liegendes Problem hinweisen.

• Überprüfen Sie die Dichtungen und Dichtungen: Überprüfen Sie Dichtungen und Dichtungen auf Anzeichen von Verschleiß oder Leckagen und ersetzen Sie sie sofort, um Flüssigkeitsverlust und Systemschäden zu vermeiden.

• Sauberkeit: Halten Sie die Pumpe und ihre Umgebung sauber, um zu verhindern, dass Schmutz und Schmutz, die in die Pumpe gelangen können, und Verstopfungen oder Schäden verursachen können.

Spezifische Tipps für horizontale Pumpen

Das Design von horizontalen Pumpen macht es relativ einfach zu warten.

• Ausrichtung: Überprüfen Sie regelmäßig die Ausrichtung der Pumpe und des Motors. Fehlausrichtung ist eine häufige Ursache für Vibrationen, vorzeitige Lagerverschleiß und Versiegelungsversagen.

• Grundlage und Grundplatte: Stellen Sie sicher, dass die Grundplatte und das Fundament der Pumpe sicher und eben sind. Bewegung oder ein lockeres Fundament kann zu Fehlausrichtung und Vibration führen.

• NPSH: Achten Sie genau auf die Saugseite der Pumpe. A verstopftes Sieb or a teilweise geschlossenes Ventil kann den Fluss einschränken und Kavitation verursachen, was zu Lärm und Schäden am Laufrad führt.

Spezifische Tipps für vertikale Pumpen

Die Aufrechterhaltung vertikaler Pumpen stellt aufgrund ihrer Ausrichtung und ihrer Lage einzigartige Herausforderungen dar.

• Senkrechte der Welle: Stellen Sie sicher, dass der Schaft perfekt senkrecht ist. Jede Runout oder Fehlausrichtung kann zu übermäßiger Schwingung und Beschädigung der Lager verursachen.

• Lagerschmierung: Achten Sie genau auf das Schmiersystem, insbesondere für ölgeschaltete vertikale Pumpen. Der Motor muss perfekt vertikal sein, um sicherzustellen, dass das Öl die Lager ordnungsgemäß schmiert.

• Tauchkomponenten: Bei Tauchpumpen oder Tiefenpumpen ist die Wartung komplexer, da die Pumpe aus der Flüssigkeitsquelle herausgezogen werden muss. Dies erfordert häufig spezielle Geräte und Fachkenntnisse.

• Foundation und Fugen: Fugen: Stellen Sie sicher, dass die Fundament und die Verfuser der Pumpe solide und sicher sind. Eine feste Grundlage ist entscheidend, um die Vibration zu minimieren und strukturelle Schäden an der Pumpe zu verhindern.
